| 最小注文数量 : | 1-2km | 価格 : | 交渉可能 |
|---|---|---|---|

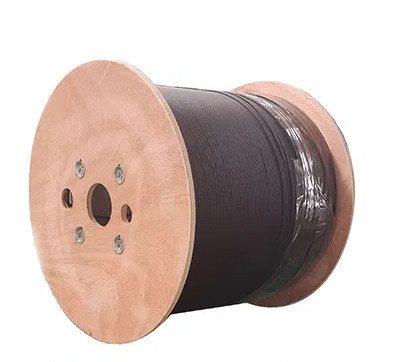

| パッケージの詳細 : | 木製の太鼓 | 支払条件 : | T/T,ウェスタンユニオン,L/C |
| 供給の能力 : | 1000個 |
| 起源の場所: | シェンゼン,中国 | ブランド名: | FIBERMANIA |
|---|---|---|---|
| 証明: | ISO, UL, CE, RoHS | モデル番号: | FTTH-B2-G7-L-BK-1KM |
| 文書: | 製品説明書 PDF |
|
詳細情報 |
|||
| 名前: | 第4回光ファイバーケーブル | コア: | 2コア |
|---|---|---|---|
| 繊維の種類: | G657A1/G657A2/G652D | ケーブルの構造: | 丸い |
| ジャケット素材: | 黒 ポリエチレン (PE) | 色: | 黒/白/カスタマイズ |
| 申請: | コミュニケーション | ケーブルの長さ: | カスタマイズ |
| 繊維のブランド: | Yofc/Ofs/コーニング | 動作温度: | -20°C~+70°C |
| 貯蔵温度: | -40°C~+80°C | ||
| ハイライト: | 軽量FTTH光ファイバーケーブル,FTTH 光ファイバーケーブル 弓型,弓型ドロップケーブル 2コア |
||
製品の説明

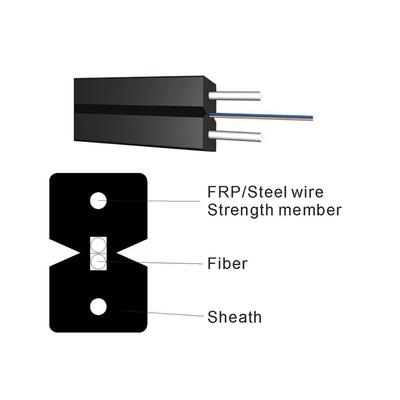

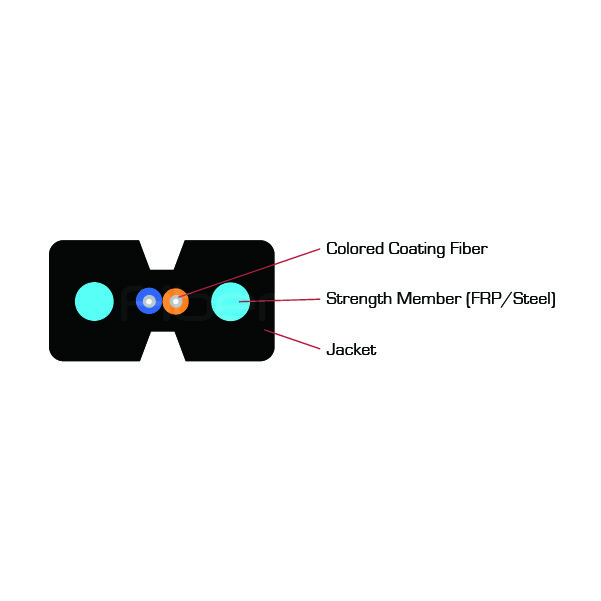

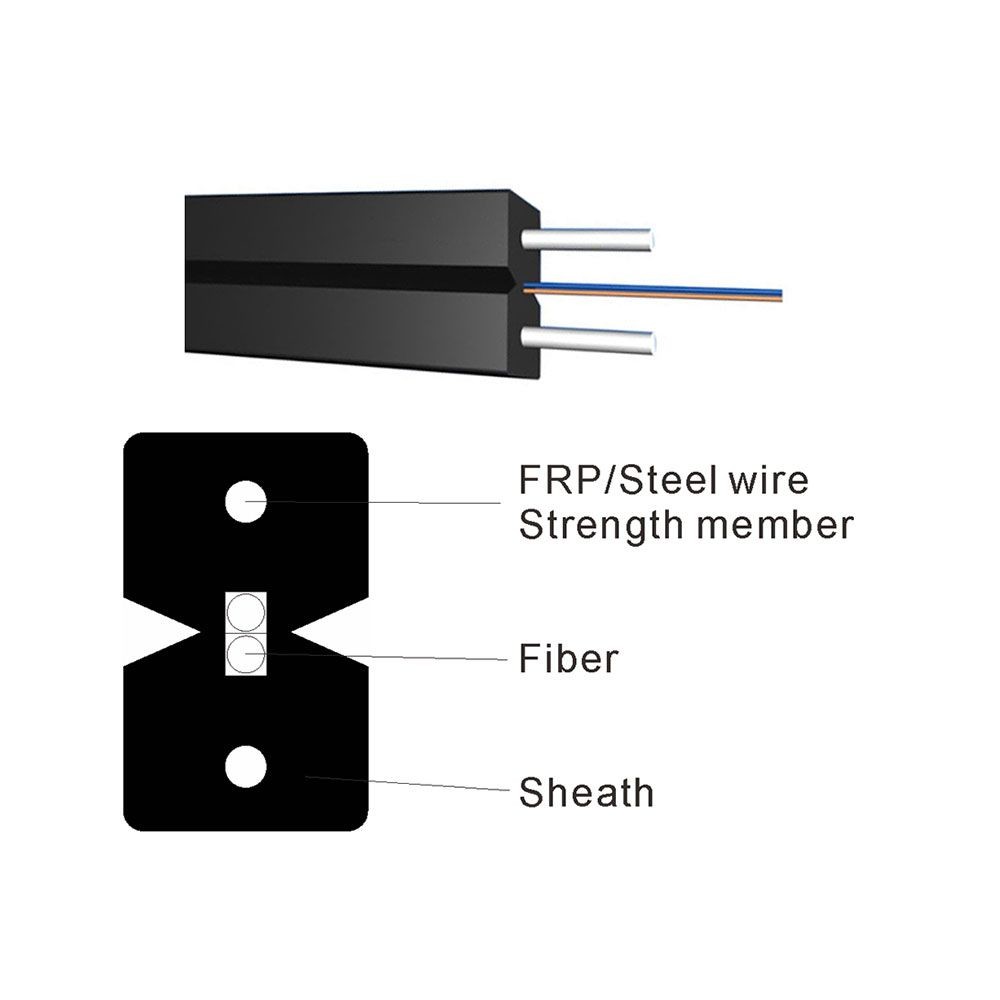

FTTHドロップケーブルは中央に配置され,両側に2つの並行繊維強化プラスチック (FRP) が配置されます.さらに強度メンバーとして鋼鉄線も適用されます.その後,ケーブルは黒か色のPVC/LSZHシールドで完成典型的な自立型弓形ドロップ光ファイバーケーブルは,GJXFH/GJXHケーブルと追加の強度要素 (鉄鋼線または鎖状鉄鋼線) で構成されています.
2~144繊維から様々なデザインのケーブルを製造し,ほとんどの設置条件の要求を満たします.ケーブル の 強さ や 光学 の 整合性 が 損なわれ ない よう に する ため,光ファイバー の ケーブル に 最も 質 の 高い 材料 だけ が 用い られ ます頑丈なジャケット材料と 装甲の追加は 適切なレベルの保護を提供します
特徴
1特殊な低曲率繊維は,高帯域幅と優れた通信伝送特性を提供します.
22つの並列FRP/鋼の強度メンバーは,繊維を保護するために,粉砕抵抗の良いパフォーマンスを保証します.
3新規の溝設計,ストライプとスプライス,シンプルな設置と保守,より高い拉伸強度
4余分な強度構成要素として単一の鋼鉄ワイヤーは,強さ強さの良いパフォーマンスを保証します.
5シンプルな構造 軽量で高可行性
6新型フルート設計で 簡単にストリップ・スプライスし 設置と保守を簡素化します
7低煙,ゼロハロゲン,炎阻害性シールド,環境に優しい,良いセーフ
適用する
1高性能光学ネットワークの運用
2建物内の高速光路 (FTTH)
3室外 (空中ケーブルとして) から室内に延伸するケーブルとして適しています.
仕様
| ケーブルパラメータ | |||
| ポイント | 仕様 | ||
| 繊維数 | 2 | 4 | |
| サブユニットのジャケット | 材料 | LSZH | |
| 厚さ | 0.4mm±0.05mm | ||
| 過剰摂取 | 2.0mm±0.2mm | ||
| 装甲層 | 材料 | SUS204 | |
| 過剰摂取 | 4.8mm±0.3mm | 6.0mm±0.3mm | |
| 厚さ | 0.4mm±0.05mm | ||
| ギャップ | 0.3mm±0.10mm | ||
| フォースメンバー | アラミド繊維 | ||
| 外着 | 材料 | LSZH | |
| 色 | ブラック | ||
| 厚さ | 0.9mm±0.1mm | 1.1mm±0.1mm | |
| 過剰摂取 | 7.0mm±0.3mm | 7.5mm±0.1mm 8.0mm±0.1mm |
|
| メカニカル・環境特性 | |||
| ポイント | 仕様 | ||
| 繊維数 | 2 | 4 | |
| 張力抵抗 (N) | 長期 | ≥600 | ≥800 |
| 短期 | ≥ 1000 | ≥1200 | |
| 圧縮抵抗 (N/10cm) | ≥ 3000 | ||
| 定数重量 (kg/km) | 65 | 85 | |
| 動作温度 ( oC) | -40 ~ +80 | ||
| 保存温度 ( oC) | -40 ~ +80 | ||
| ファイバーパラメータ | |||||
| シングルモード | |||||
| ポイント | ユニット | G652D | G657A1 | G657A2 | |
| モードフィールド直径 | 1310nm | μm | 9.1±04 | 80.8±04 | 80.8±04 |
| 1550nm | μm | 10.4±05 | 90.8±05 | 90.8±05 | |
| コーティング直径 | μm | 125±1 | 125±0 について7 | 125±0 について7 | |
| 覆い 円形でない | % | ≤ 1 | ≤0.7 | ≤0.7 | |
| カーネリング・コンセントリシティ・エラー | μm | ≤0.6 | ≤0.5 | ≤0.5 | |
| コーティング直径 | μm | 245±7 | 245±5 | 245±5 | |
| 覆い 円形でない | % | ≤ 60 | ≤ 60 | ≤ 60 | |
| コーティング・コーティング 集中度誤差 | μm | ≤ 120 | ≤ 120 | ≤ 120 | |
| ケーブル切断波長 | nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
| 減衰係数 | 1310nm | dB/km | ≤0.4 | ≤0.4 | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ≤0.3 | ≤0.3 | |
| マルチモード | |||||||
| ポイント | ユニット | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
| 中核直径 | μm | 62.5±25 | 50±2 とする5 | 50±2 とする5 | 50±2 とする5 | 50±2 とする5 | |
| コーティング直径 | μm | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | |
| 中核非循環性 | % | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | |
| 覆い 円形でない | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| カーネリング・コンセントリシティ・エラー | μm | ≤ 15 | ≤ 15 | ≤ 10 | ≤ 10 | ≤ 10 | |
| コーティング直径 | μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
| 覆い 円形でない | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| コーティング・コーティング 集中度 | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| OFL 帯域幅 | 850nm | メガシー·km | ≥ 160 | ≥ 500 | ≥ 700 | ≥1500 | ≥3500 |
| 1310nm | メガシー·km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| 減衰係数 | 850nm | dB/km | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 |
| 1310nm | dB/km | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
よくある質問
Q1:FiberManiaのファイバーパッチコードの保証は?
A: FiberMania は,供給されたすべてのファイバーパッチコードが,材料や工芸の欠陥から解放されていることを保証します.
供給日から5年 (5) すべての光ファイバー・バルクケーブルはULプロファイルで,各ケーブルは100%テストされています.
Q2: ファイバーケーブルに ブランド情報を カスタマイズできますか?
A: はい,私たちはあなたのブランド名を私たちのケーブルジャケットに印刷することができます. 1KMの総ケーブル長さが要求されています.
Q3: 3Dインターフェロメーター検査はできますか?
A:はい 3Dテストは顧客の要求に応じます 合格率は90%以上 必要なら100%です
Q4:あなたの製品のMOQは何ですか?
私たちは,いくつかの特別なカスタマイズされたケーブル注文のためのMOQを持っているだけ,我々は1kmを要求します. 総長さとして,大量ケーブル,あなたはすることができます
緊急の注文の生産のために,我々と一緒に大量ケーブルをストックを検討します.
Q5:無料のサンプルが提供されていますか?
費用は,すべての顧客プロジェクトのための無料のサンプルを提供することを常に喜んでいます
50ドル
Q6:OEMとODMの注文を受け付けますか?
A: はい,もちろんです. 私たちは,このビジネスで始めた時から OEMサービスを行っています. そして,すべての単一のラベル,印刷,バッグと
私たちのエンジニアは,あなたの現在のデザインであなたを助けることができます.
新しいツールで 特定のプロジェクトに合わせて
