| 最小注文数量 : | 10 | 価格 : | 27 |
|---|
| 証明: | RoHS, CE, ISO9001 | 文書: | 製品説明書 PDF |
|---|
|
詳細情報 |
|||
| 接続構造: | MTPからLCへ | 材料の形状: | 丸いワイヤー |
|---|---|---|---|
| 許可された引張強度: | <100N | コアタイプ: | マルチコア |

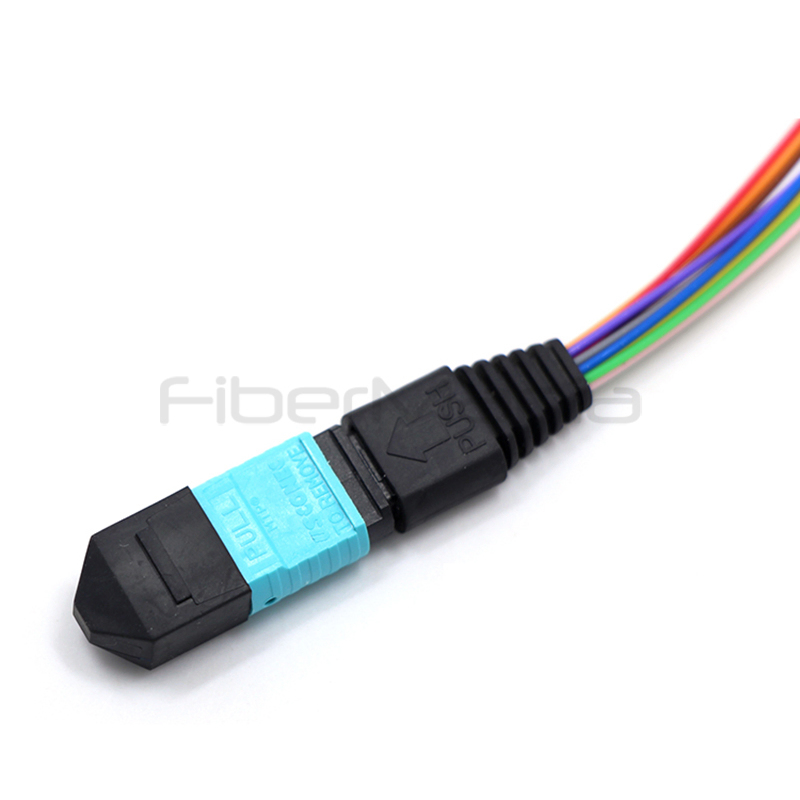

| コネクタa: | US Conec MTP® オス (ピン付き) | コネクタb: | LC UPC |
| 繊維数: | 12個の繊維 | ファイバーモード: | OM3 |
| 波長: | 850/1300nm | ガラス繊維: | コーニングClearCurve® |
| MTPの挿入損失: | 0.35dB マックス (0.15dB 典型的な) | LC挿入損失: | ≤0.2dB |
| MTP リターンロス: | ≥20dB | LCリターンロス: | ≧30dB |
| 850nmで衰弱する: | ≤2.3dB/km | 1300nmでの減衰: | ≤0.6dB/km |
| 設置抗張負荷: | 66n | ||

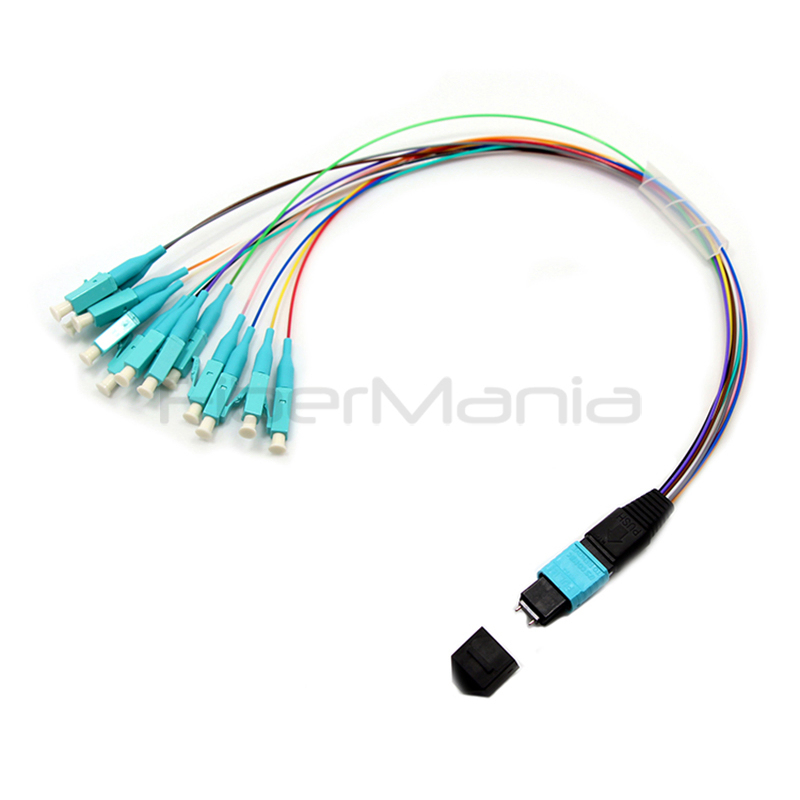

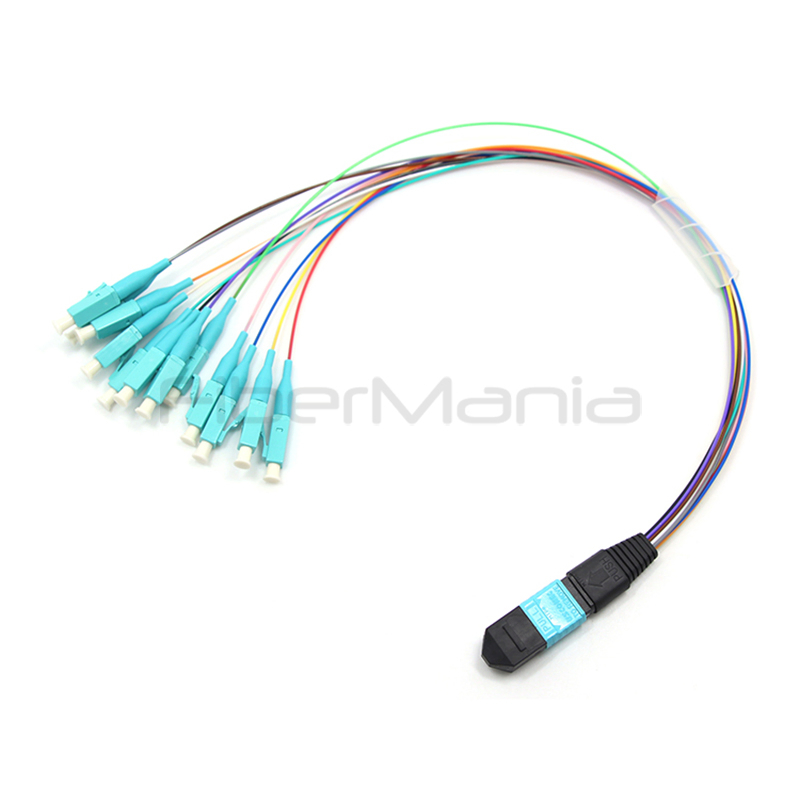

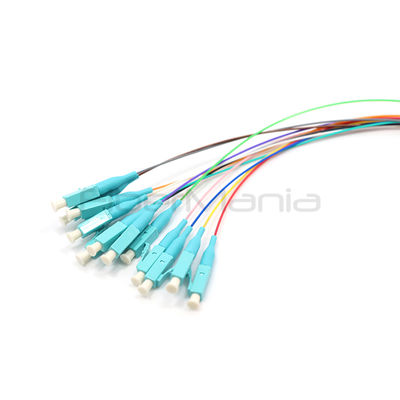

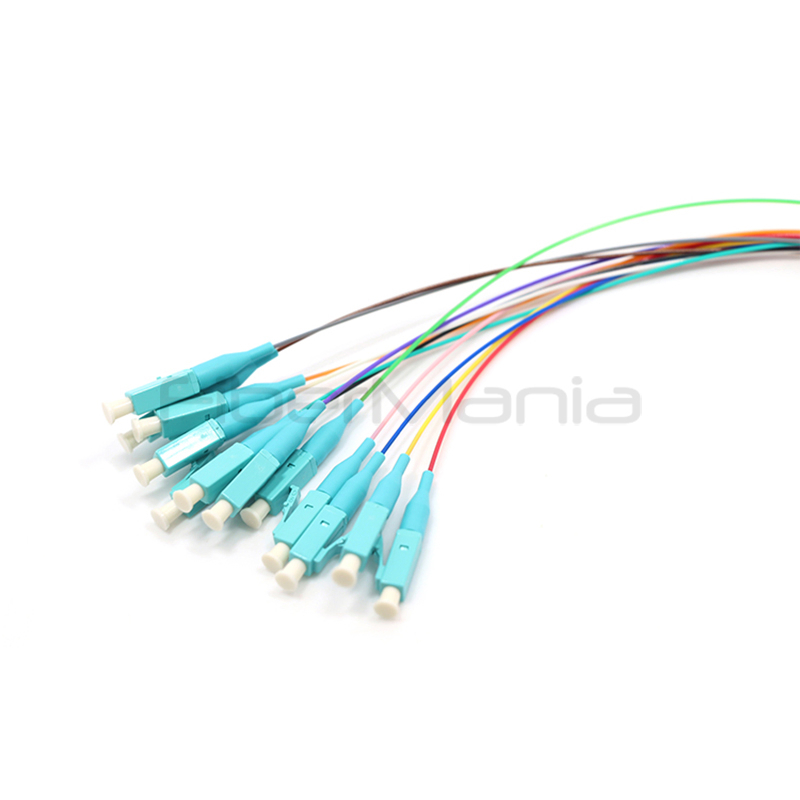

| ハイライト: | 12芯リボンファイバー MPOパッチコード,0.9mmケーブル MTP to LCケーブル,12色ファンアウト光ファイバーパッチコード |
||
製品の説明
| コネクタ | MPO/MTP(オス/メス) | LC/SC/FC/ST |
|---|---|---|
| ファイバーモード | SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) | SM(OS2) | MM(OM1/OM2/OM3/OM4/OM5) |
| 研磨タイプ | PC | APC | PC | UPC | APC | UPC | PC | UPC | APC | UPC |
| 挿入損失 | 標準≤0.30dB 最大≤0.75dB 標準≤0.15dB (Elite) 最大≤0.35dB (Elite) |
標準≤0.50dB 最大≤0.25dB 標準≤0.10dB (Elite) 最大≤0.35dB (Elite) |
| リターンロス | ≥50dB ≥55dB(Elite) | ≥60dB ≥65dB(Elite) |
| 再現性 | ≤0.1dB | |
| 耐久性 | ≤0.2dB (1000 回の嵌合) | |
| ファイバー数 | 8/12/24/48/72/96/144 ファイバー | |
| ケーブルジャケット | PVC/OFNR/OFNP/LSZH | |
| RoHS 準拠 | 準拠 | |
ケーブルの挿入損失とリターンロスのテストを実施し、その到達範囲を検証し、安定した信号伝送を確保します。
ケーブルのコネクタまたはフェルールを評価して、アペックスオフセット、曲率半径、ファイバー高さが指定されたパラメータ内にあることを確認し、光ファイバーラインの接続が成功することを確認します。
コネクタの端面を検査して、傷、欠陥、または汚染がないか確認し、チップが清潔に保たれるようにします。この慣行は、通信の品質と信頼性を向上させ、ネットワークの稼働時間に貢献します。
