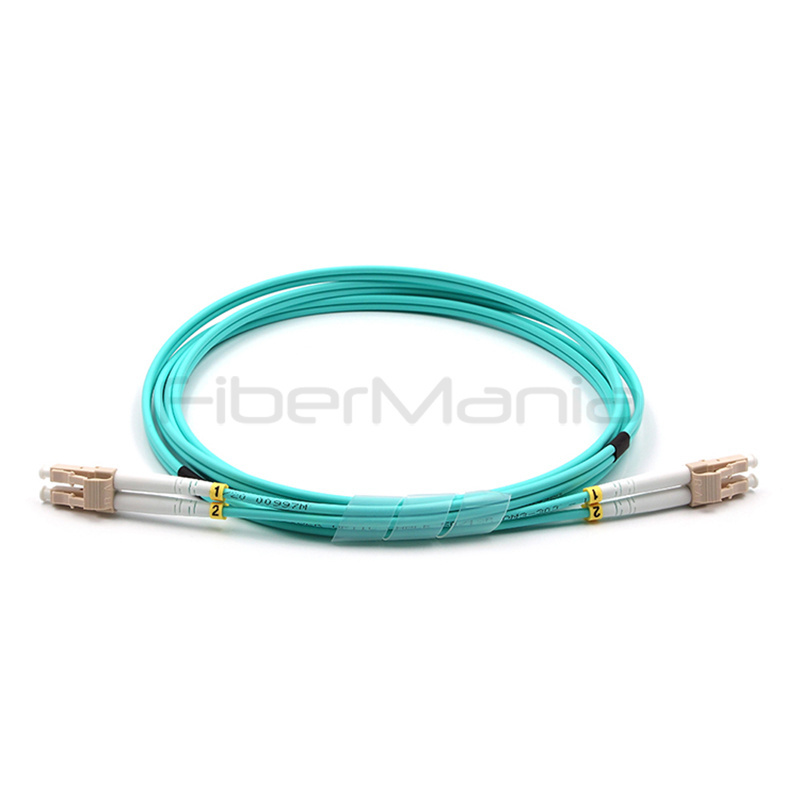

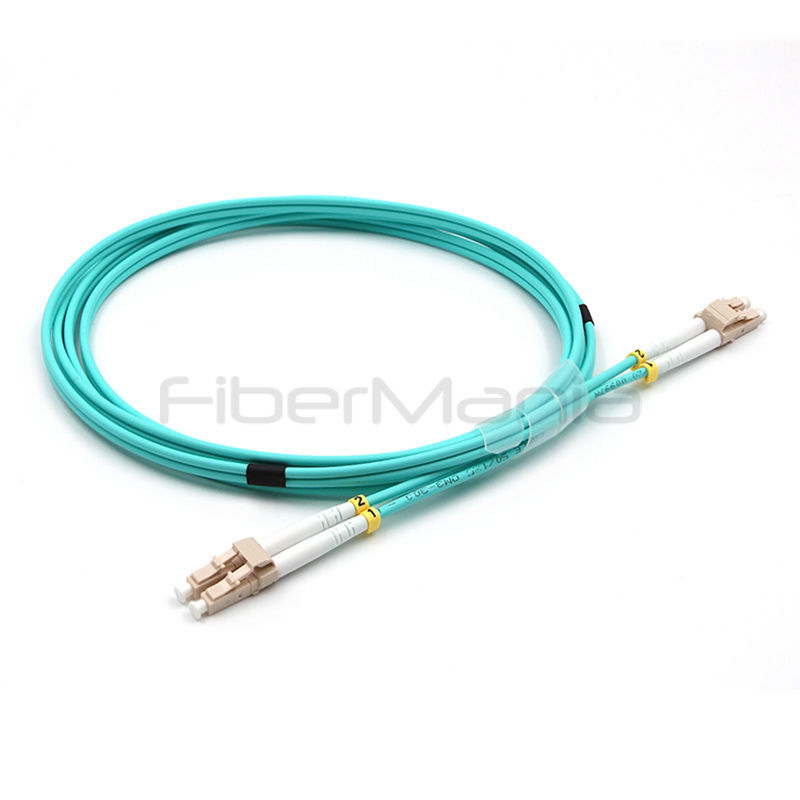

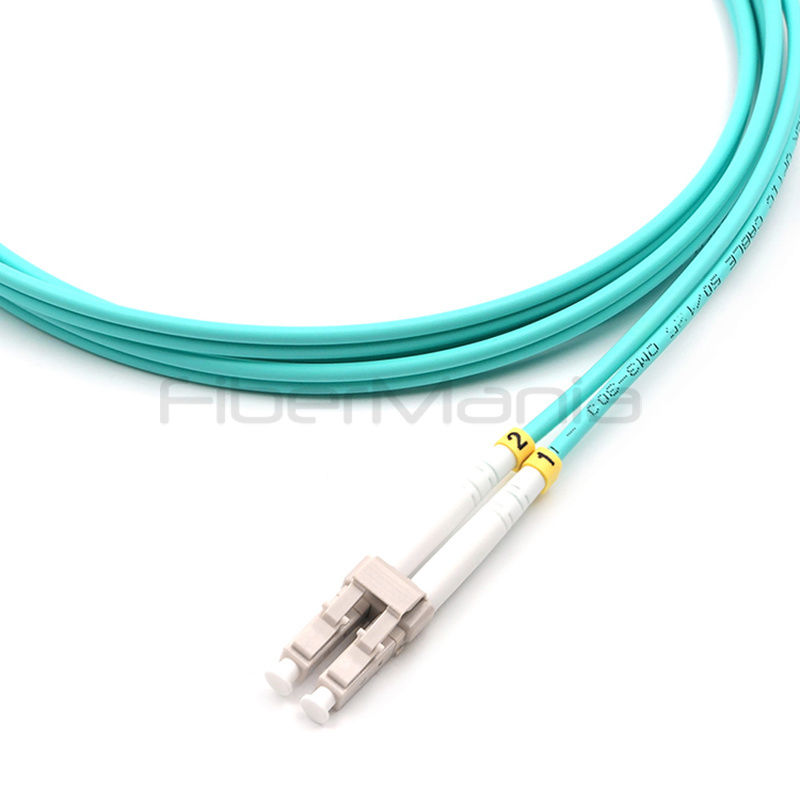

LC UPC デュプレックス OM3 LSZH アクアジャケット 装甲型光ファイバーパッチコード

製品の説明

製品説明

装甲光ファイバーパッチコードは、シングルモードまたはマルチモードファイバーをコアとし、金属装甲層（通常はステンレス鋼またはアルミニウム）で補強され、PVCまたはPE製のアウタージャケットで保護された堅牢な光ケーブルです。この強化された構造は、優れた機械的耐久性を提供します。金属装甲は、引っ張り、圧迫、曲げに対する耐性を大幅に向上させ、パッチコードが過酷な外部圧力や物理的衝撃に耐えることを可能にします。アウタージャケットは、耐湿性、防塵性、および全体的な耐候性をさらに高め、これらのケーブルを極端な温度、高湿度、または産業環境などの過酷な環境での展開に理想的にします。金属層は、電磁干渉に対する効果的なシールドも提供します。

堅牢な構造にもかかわらず、装甲パッチコードは、標準パッチコードと同等の光学的性能を維持し、挿入損失 ≤0.3 dB および 反射減衰量 ≥40 dB を実現し、安定した低損失の信号伝送を可能にします。SC、LC、FC、STなど、幅広いコネクタタイプで終端処理できるため、さまざまな機器やインターフェースとの幅広い互換性が保証されます。ケーブルが頻繁な移動、機械的ストレス、または要求の厳しい条件（屋外での使用、産業オートメーション、データセンターインフラストラクチャなど）にさらされる環境向けに設計されたこれらの装甲パッチコードは、耐久性、保護、および光学的性能の非常に信頼性の高い組み合わせを提供します。

特徴

1. より大きなコア（50μm/62.5μm）を介して複数の光モードをサポートし、短距離、高帯域幅のLANアプリケーションに最適です。
2. 通常50μm（OM3/OM4/OM5）または62.5μm（OM1）で、光結合を容易にし、コネクタのアライメント要件を低減します。
3. 最大550m（10Gbps）または2km（1Gbps）の距離向けに設計されており、キャンパス/ビルディングネットワークのコストとパフォーマンスのバランスを取っています。
4. 850nm（最も一般的）および1300nmで動作し、OM3/OM4/OM5は850nm VCSELベースの高速伝送をサポートします。
5. 製造公差が緩和され、より安価なVCSEL光源と互換性があるため、シングルモードよりも経済的です。
6. OM5は、850〜950nm帯域で波長分割多重（WDM）を使用して、最大400Gbps、500mをサポートします。
7. LC、SC、STコネクタ（simplex/duplex）を使用し、低挿入損失（UPCの場合30dB）を実現しています。
8. データセンターでのタイト半径ケーブル配線に適した、耐久性のあるPVC/LSZHジャケットと曲げに強いOM4/OM5タイプ。

光ファイバーパッチコードは、ローカル、データ、および画像伝送ネットワークで広く使用されており、高品質の信号完全性を確保するために不可欠です。CATVシステムで光信号をテストおよび監視し、データネットワークでデータパケットの精度を検証して損失/遅延を防ぎ、画像ネットワーク（例：放送）で高品質のビデオの光パスを最適化します。さらに、光電自動制御システムは、高度な光検出器とセンサーを使用して、産業プロセスを自動化しています。光強度を測定し、それを電気信号に変換してリアルタイムで調整し、運用効率と精度を向上させます。

品質管理およびテストプログラム

ILおよびRLテスト
ケーブルの挿入損失と反射減衰量に関するテストを実施して、その到達範囲を検証し、安定した信号伝送を確保します。

3D干渉計テスト
ケーブルのコネクタまたはフェルールを評価して、アペックスオフセット、曲率半径、およびファイバーの高さが指定されたパラメータ内にあることを確認し、光ファイバーラインの接続が成功することを確認します。

3D干渉計テスト
ケーブルのコネクタまたはフェルールを評価して、アペックスオフセット、曲率半径、およびファイバーの高さが指定されたパラメータ内にあることを確認し、光ファイバーラインの接続が成功することを確認します。
