| 最小注文数量 : | 1-2km | 価格 : | 交渉可能 |
|---|---|---|---|

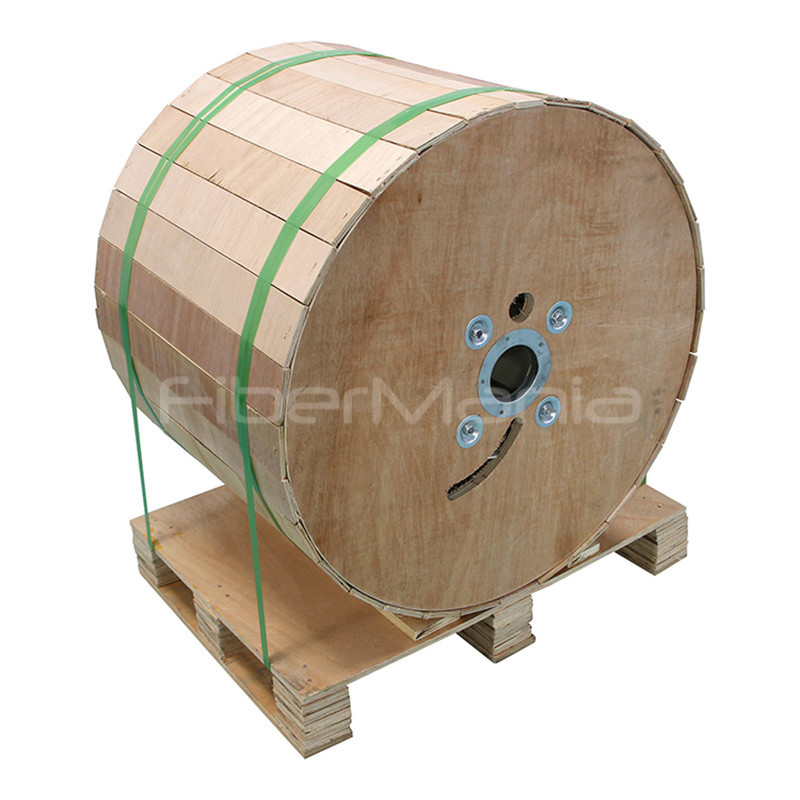

| パッケージの詳細 : | 木製の太鼓 | 支払条件 : | T/T,ウェスタンユニオン,L/C |
| 供給の能力 : | 1000個 |
| 起源の場所: | シェンゼン,中国 | ブランド名: | FIBERMANIA |
|---|---|---|---|
| 証明: | ISO, UL, CE, RoHS | モデル番号: | GYTA53-C-F-E (C=コア,F=ファイバーモード,E=PEジャケット) |
| 文書: | 製品説明書 PDF |
|
詳細情報 |
|||
| コア: | 144コア | 繊維の種類: | シングルモード |
|---|---|---|---|
| ケーブルの構造: | 丸い | ジャケット素材: | 黒 ポリエチレン (PE) |
| 申請: | コミュニケーション | ケーブルの長さ: | カスタマイズ |
| 繊維のブランド: | Yofc/Ofs/コーニング | 動作温度: | -40°C~+80°C |
| 名前: | 光ファイバーケーブル | ||
| ハイライト: | ISO 光ファイバーケーブル,144 コア光ファイバーケーブル,GYTA53 ダブルシールドケーブル |
||
製品の説明

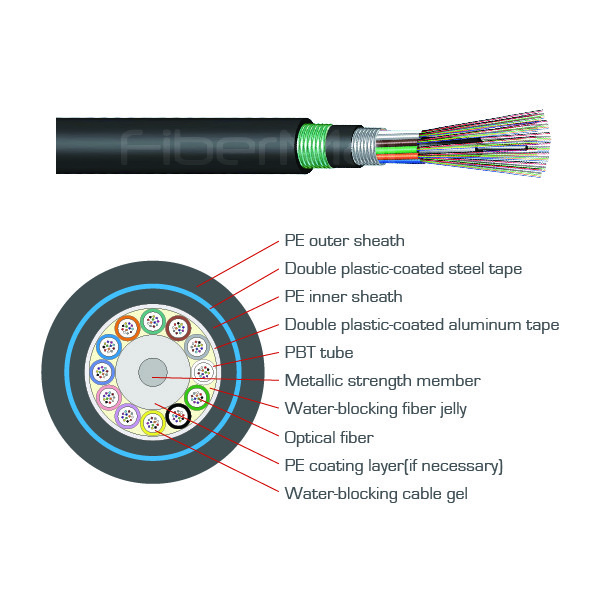

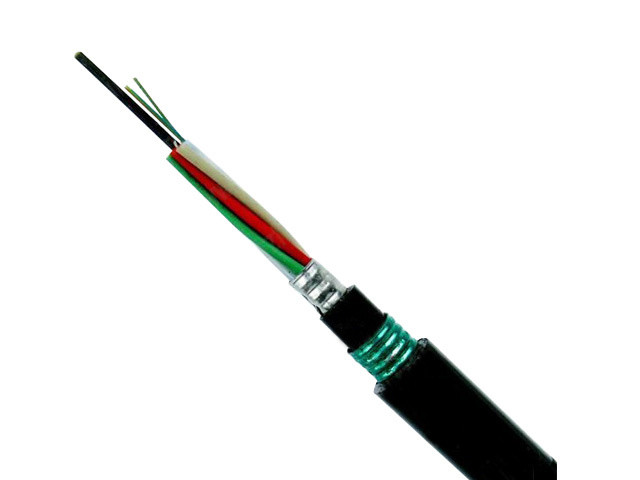

光ファイバーケーブル GYTA53, 2~144 繊維,中央強度メンバー (鋼),ゼリーで満たされ,繊維を含有した緩いチューブとPPフィラー (必要に応じて) を鎖で,水を遮断するゼリー,コポリマーで覆われたアルミテープPE内膜,長方向にコポリマーで覆われた鋼テープで覆われているPE外膜. G652D SM繊維.GYTA53 ダブルシート・アンド・ダブル・アーマード・アウトドア光ファイバーケーブルは,屋外環境で使用されるケーブルの一種である.このケーブルには,2層のシートがある.表面の外層が保護し,湿気などの外部環境の影響に効果的に抵抗する光学ケーブル内には2層の装甲があり (通常は鉄鋼またはアルミテープ) 圧力や機械的な損傷に対する強い抵抗を備えています地面に敷かれたり,地下に埋もれたりした際の光ケーブルの安定性と耐久性を確保する単モードファイバーまたはマルチモードファイバーが通常使用され,長距離光ファイバー通信に適しています.
2~144繊維から様々なデザインのケーブルを製造し,ほとんどの設置条件の要求を満たします.ケーブル の 強さ や 光学 の 整合性 が 損なわれ ない よう に する ため,光ファイバー の ケーブル に 最も 質 の 高い 材料 だけ が 用い られ ます頑丈なジャケット材料と 装甲の追加は 適切なレベルの保護を提供します
特徴
1機械性能と温度性能が良さ
2液解に耐える高強度松散管
3繊維の重要な保護を保証する
4圧縮抵抗と柔軟性
5ケーブルが水 proof になるためには,以下の措置が講じられます.
6鋼鉄のワイヤが中央の強度構成要素として使用される
7緩い管の詰め合体と100%のケーブルコア詰め
8. APL 湿度障害
9防水性を高める
10水を遮る材料
適用する
1屋外販売に採用
2管路による空中敷設に適しています.
3遠距離およびローカルエリアネットワーク通信
仕様
| ケーブルパラメータ | |||
| ポイント | 仕様 | ||
| 繊維数 | 2 | 4 | |
| サブユニットのジャケット | 材料 | LSZH | |
| 厚さ | 0.4mm±0.05mm | ||
| 過剰摂取 | 2.0mm±0.2mm | ||
| 装甲層 | 材料 | SUS204 | |
| 過剰摂取 | 4.8mm±0.3mm | 6.0mm±0.3mm | |
| 厚さ | 0.4mm±0.05mm | ||
| ギャップ | 0.3mm±0.10mm | ||
| フォースメンバー | アラミド繊維 | ||
| 外着 | 材料 | LSZH | |
| 色 | ブラック | ||
| 厚さ | 0.9mm±0.1mm | 1.1mm±0.1mm | |
| 過剰摂取 | 7.0mm±0.3mm | 7.5mm±0.1mm 8.0mm±0.1mm |
|
| メカニカル・環境特性 | |||
| ポイント | 仕様 | ||
| 繊維数 | 2 | 4 | |
| 張力抵抗 (N) | 長期 | ≥600 | ≥800 |
| 短期 | ≥ 1000 | ≥1200 | |
| 圧縮抵抗 (N/10cm) | ≥ 3000 | ||
| 定数重量 (kg/km) | 65 | 85 | |
| 動作温度 ( oC) | -40 ~ +80 | ||
| 保存温度 ( oC) | -40 ~ +80 | ||
| ファイバーパラメータ | |||||
| シングルモード | |||||
| ポイント | ユニット | G652D | G657A1 | G657A2 | |
| モードフィールド直径 | 1310nm | μm | 9.1±04 | 80.8±04 | 80.8±04 |
| 1550nm | μm | 10.4±05 | 90.8±05 | 90.8±05 | |
| コーティング直径 | μm | 125±1 | 125±0 について7 | 125±0 について7 | |
| 覆い 円形でない | % | ≤ 1 | ≤0.7 | ≤0.7 | |
| カーネリング・コンセントリシティ・エラー | μm | ≤0.6 | ≤0.5 | ≤0.5 | |
| コーティング直径 | μm | 245±7 | 245±5 | 245±5 | |
| 覆い 円形でない | % | ≤ 60 | ≤ 60 | ≤ 60 | |
| コーティング・コーティング 集中度誤差 | μm | ≤ 120 | ≤ 120 | ≤ 120 | |
| ケーブル切断波長 | nm | ≤ 1260 | ≤ 1260 | ≤ 1260 | |
| 減衰係数 | 1310nm | dB/km | ≤0.4 | ≤0.4 | ≤0.4 |
| 1550nm | dB/km | ≤0.3 | ≤0.3 | ≤0.3 | |
| マルチモード | |||||||
| ポイント | ユニット | 62.5/125 | 50/125 | OM3-150 | OM3-300 | OM4 | |
| 中核直径 | μm | 62.5±25 | 50±2 とする5 | 50±2 とする5 | 50±2 とする5 | 50±2 とする5 | |
| コーティング直径 | μm | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | 125±1 となる0 | |
| 中核非循環性 | % | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | ≤ 50 | |
| 覆い 円形でない | % | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
| カーネリング・コンセントリシティ・エラー | μm | ≤ 15 | ≤ 15 | ≤ 10 | ≤ 10 | ≤ 10 | |
| コーティング直径 | μm | 245±7 | 245±7 | 245±7 | 245±7 | 245±7 | |
| 覆い 円形でない | % | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | ≤ 60 | |
| コーティング・コーティング 集中度 | μm | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | ≤ 120 | |
| OFL 帯域幅 | 850nm | メガシー·km | ≥ 160 | ≥ 500 | ≥ 700 | ≥1500 | ≥3500 |
| 1310nm | メガシー·km | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | ≥ 500 | |
| 減衰係数 | 850nm | dB/km | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 |
| 1310nm | dB/km | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | ≤ 10 | |
よくある質問
Q1:FiberManiaのファイバーパッチコードの保証は?
A: FiberMania は,供給されたすべてのファイバーパッチコードが,材料や工芸の欠陥から解放されていることを保証します.
供給日から5年 (5) すべての光ファイバー・バルクケーブルはULプロファイルで,各ケーブルは100%テストされています.
Q2: ファイバーケーブルに ブランド情報を カスタマイズできますか?
A: はい,私たちはあなたのブランド名を私たちのケーブルジャケットに印刷することができます. 1KMの総ケーブル長さが要求されています.
Q3: 3Dインターフェロメーター検査はできますか?
A:はい 3Dテストは顧客の要求に応じます 合格率は90%以上 必要なら100%です
Q4:あなたの製品のMOQは何ですか?
私たちは,いくつかの特別なカスタマイズされたケーブル注文のためのMOQを持っているだけ,我々は1kmを要求します. 総長さとして,大量ケーブル,あなたはすることができます
緊急の注文の生産のために,我々と一緒に大量ケーブルをストックを検討します.
Q5:無料のサンプルが提供されていますか?
費用は,すべての顧客プロジェクトのための無料のサンプルを提供することを常に喜んでいます
50ドル
Q6:OEMとODMの注文を受け付けますか?
A: はい,もちろんです. 私たちは,このビジネスで始めた時から OEMサービスを行っています. そして,すべての単一のラベル,印刷,バッグと
私たちのエンジニアは,あなたの現在のデザインであなたを助けることができます.
新しいツールで 特定のプロジェクトに合わせて
