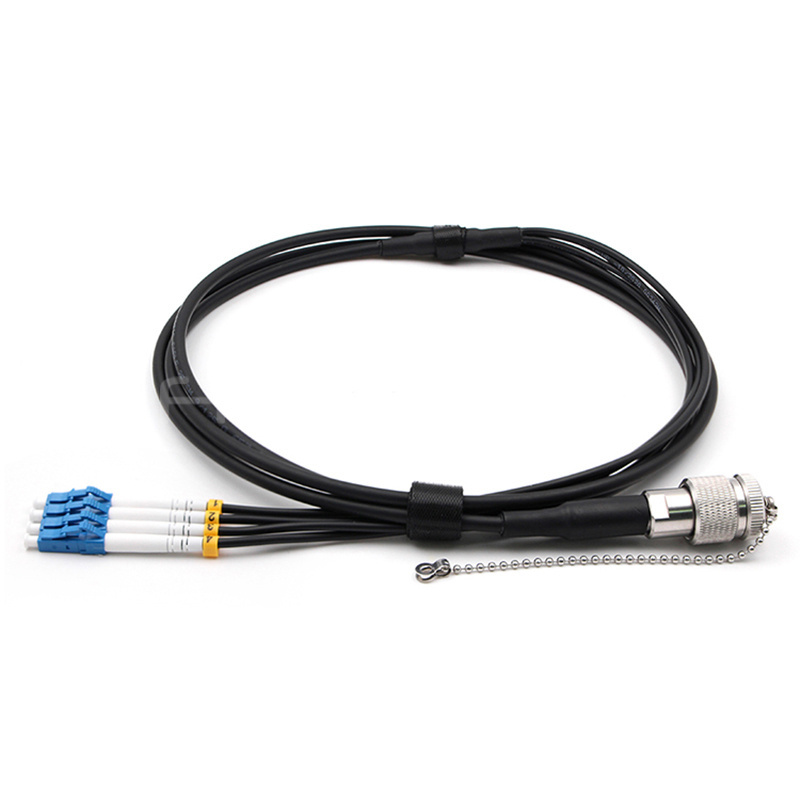

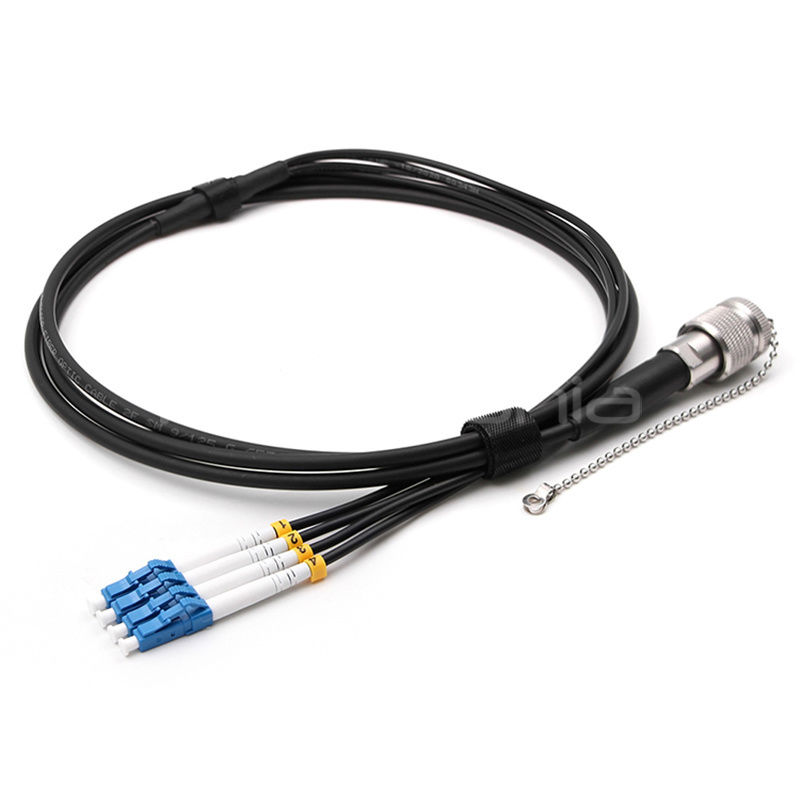

外部ODCからLC4コアシングルモードTPUジャケットファイバーパッチケーブル

製品の説明

製品説明

ファイバー・トゥ・アンテナ (FTTA)現代の無線サイトアーキテクチャで 光ファイバーは従来の重力コアキサルケーブルを代替し 直接タワー上へと送られますリモート・ラジオ・ユニット (RRU) などの主要部品は,基地局ではなく塔の上部に設置されている.信号損失を大幅に削減し,ネットワークの全体的なパフォーマンスを向上させる.

FiberManiaのFTTAソリューションは,セルラータワー,屋根,その他の屋外構造に配備されているリモートラジオヘッド (RRH) 機器に堅牢なケーブル接続と電気的保護を提供します.FTTAのパッチコードは通常2つのシングルモード繊維を含みます端はIPシリーズの防水コネクタで端は標準RRU対応コネクタ,例えばLCデュプレックスで端が1つ.

工場で完成した完全組み立て FTTAパッチケーブルと,迅速な現場設置のための屋外用のコネクタの幅広い選択を提供しています.オプティタップH-コネクタ,ODC,RDC,AARC,FullAXS,RFE,IP-FX,Mini-SC,PDLC,NSN,および他の様々なフィールド展開可能な戦術コネクタ.

特徴

• 高級低損失繊維 (例えば,コーニング G.657A1) で製造され,安定かつ信頼性の高い光学伝送を保証する.

• 挿入損失 ≤0.3 dB,SM 回帰損失 ≥50 dB を提供し,最適な性能のために反射とエネルギー損失を効果的に最小限に抑える.

• IP67+の保護を受け 雨や湿度や 厳しい屋外気象条件に強い抵抗力があります

• 紫外線に耐える設計により,日光に絶えず晒されている場合も 耐久性があります.

• 頑丈 な 構造 は 粉砕 や 機械 的 ストレス に 抵抗 し,設置 や 使用 の 間 に 繊維 を 損傷 から 守る.

• G657A1/A2繊維で高度に柔軟性があり,性能低下なく緊密な曲がりや複雑なルーティングが可能である.

• LCとSCなどの高速接続インターフェースを備えており,迅速な設置と容易な保守を可能にします.

• 広範囲の動作温度 (−20°C~+70°C) と保管範囲 (−40°C~+80°C); 複雑な屋外環境では,防塵性・耐腐性があります.

仕様

申請

• 4Gと5Gベースステーションにおける重要なリンクとして機能し,安定した高速信号伝送のためにAAUとDU (5G),RRUとBBU (4G) を接続する.

• 分散型ベースステーションシステムにおける重要なコンポーネント間の効率的な光通信を可能にし,柔軟なサイト展開をサポートする.

• WiMAX を含む無線アクセスネットワークにおける基地局機器とアンテナ間の長距離信号配送を容易にする.

• 建物外側,通信塔,その他の高層構造物における屋外水平および垂直ケーブルに適しています.

• RRUとBBU間のファイバー接続をサポートし,信頼性の高いリモート信号伝送を可能にします.

• 電力通信システムで広く使用され,ネットワーク運用のために安定した光信号伝送を維持する.

品質管理と試験プログラム

IL と RL テスト
ケーブルの挿入損失と帰還損失を試験し,その範囲を検証し,安定した信号伝送を保証する.

3D インターフェロメーター試験
ケーブルのコネクタやフェルルーを評価し,頂点のオフセット,曲率半径,繊維の高さが指定されたパラメータに適合していることを確認する.光ファイバー線をうまく接続する.

3D インターフェロメーター試験
ケーブルのコネクタやフェルルーを評価し,頂点のオフセット,曲率半径,繊維の高さが指定されたパラメータに適合していることを確認する.光ファイバー線をうまく接続する.

生産ラインと設備

認定

梱包 と 輸送
